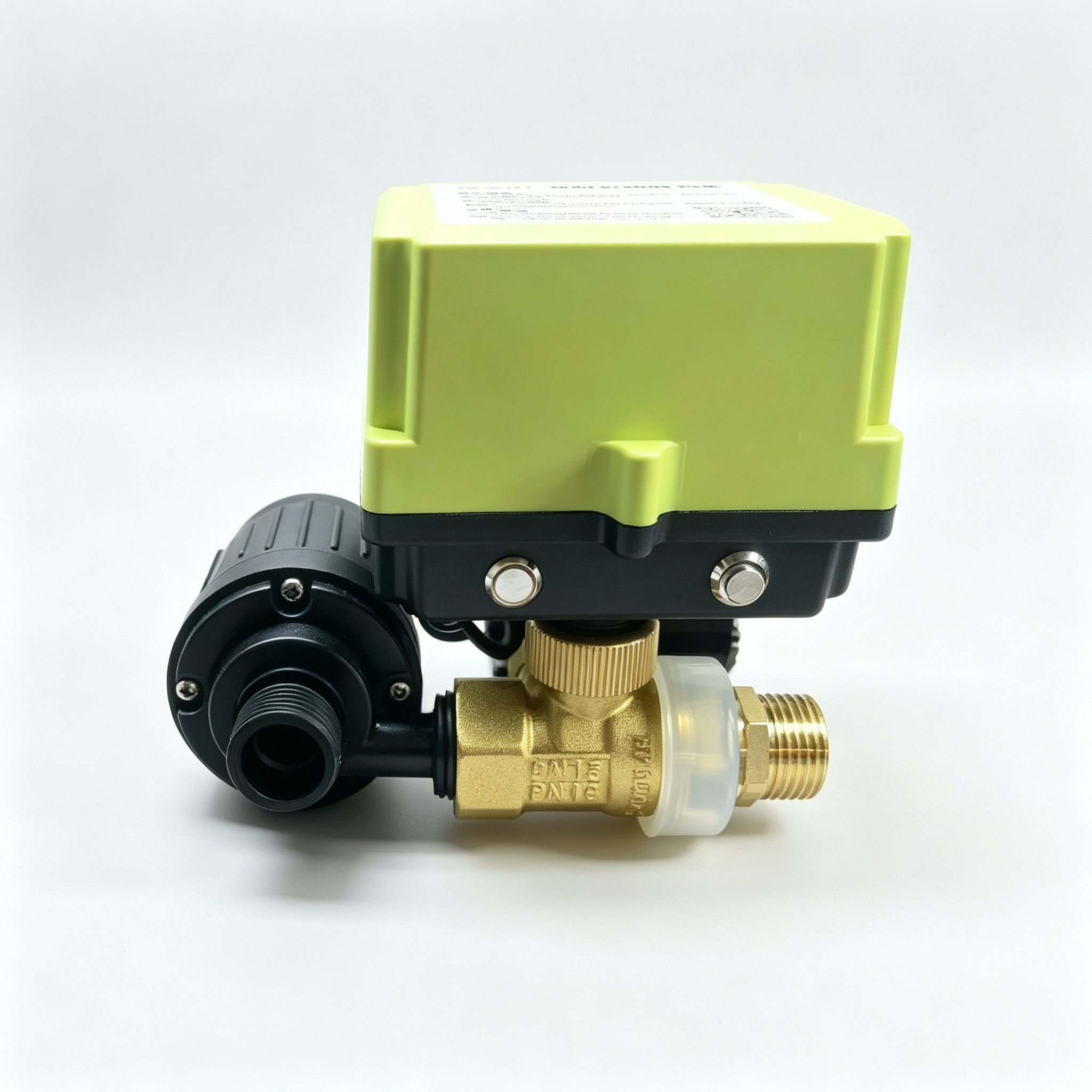

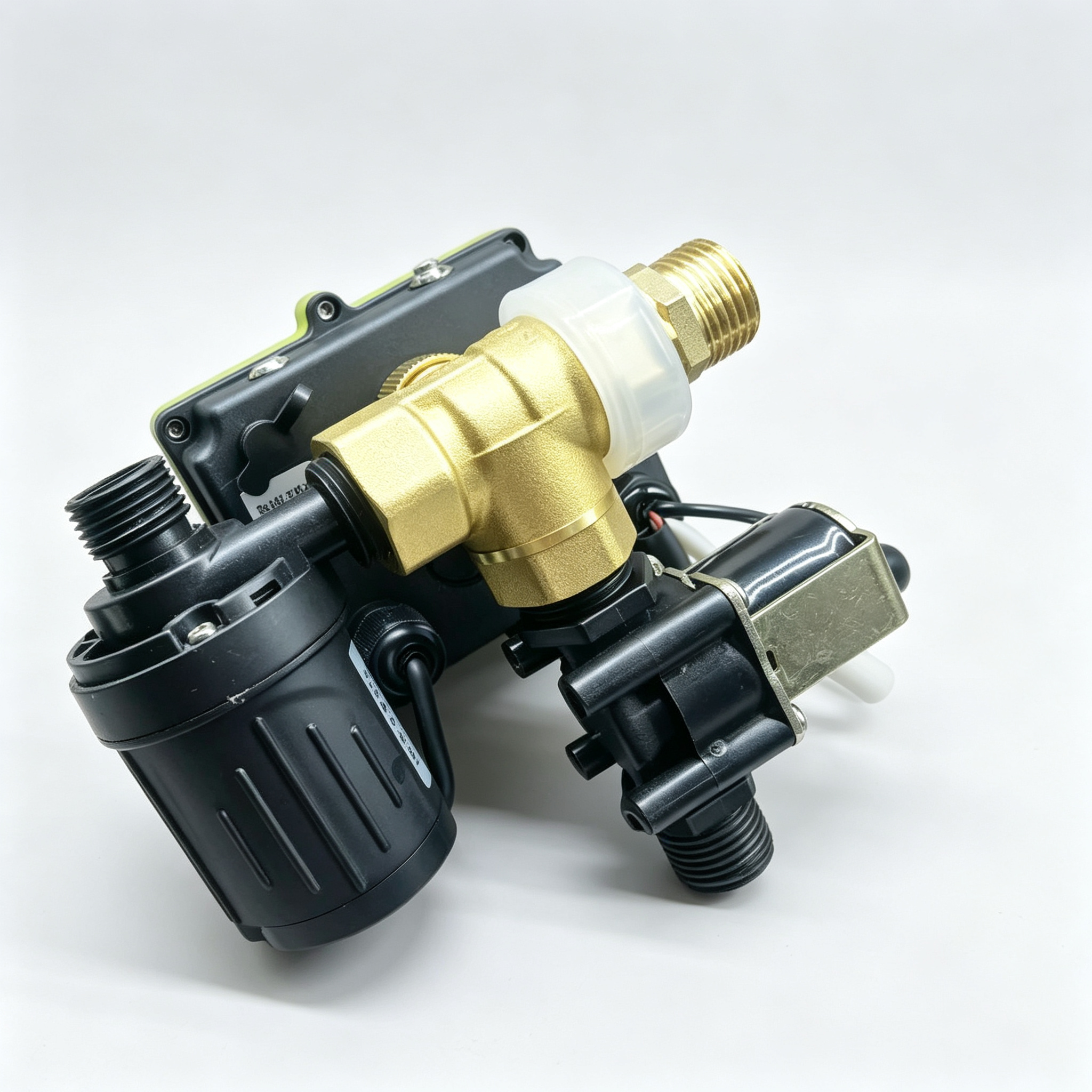

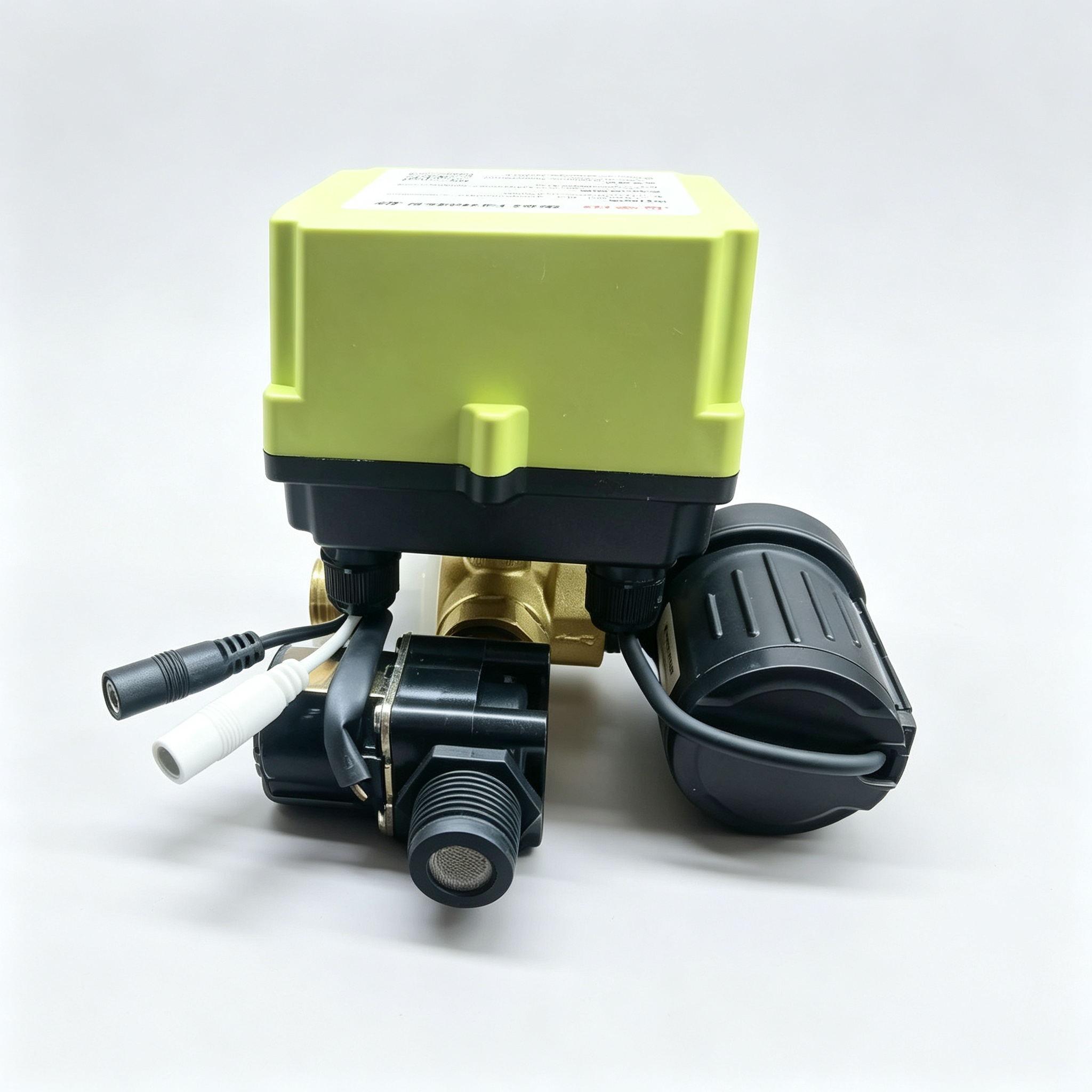

4分口大流量款 HTS-03 · 铜阀体电动三通球阀

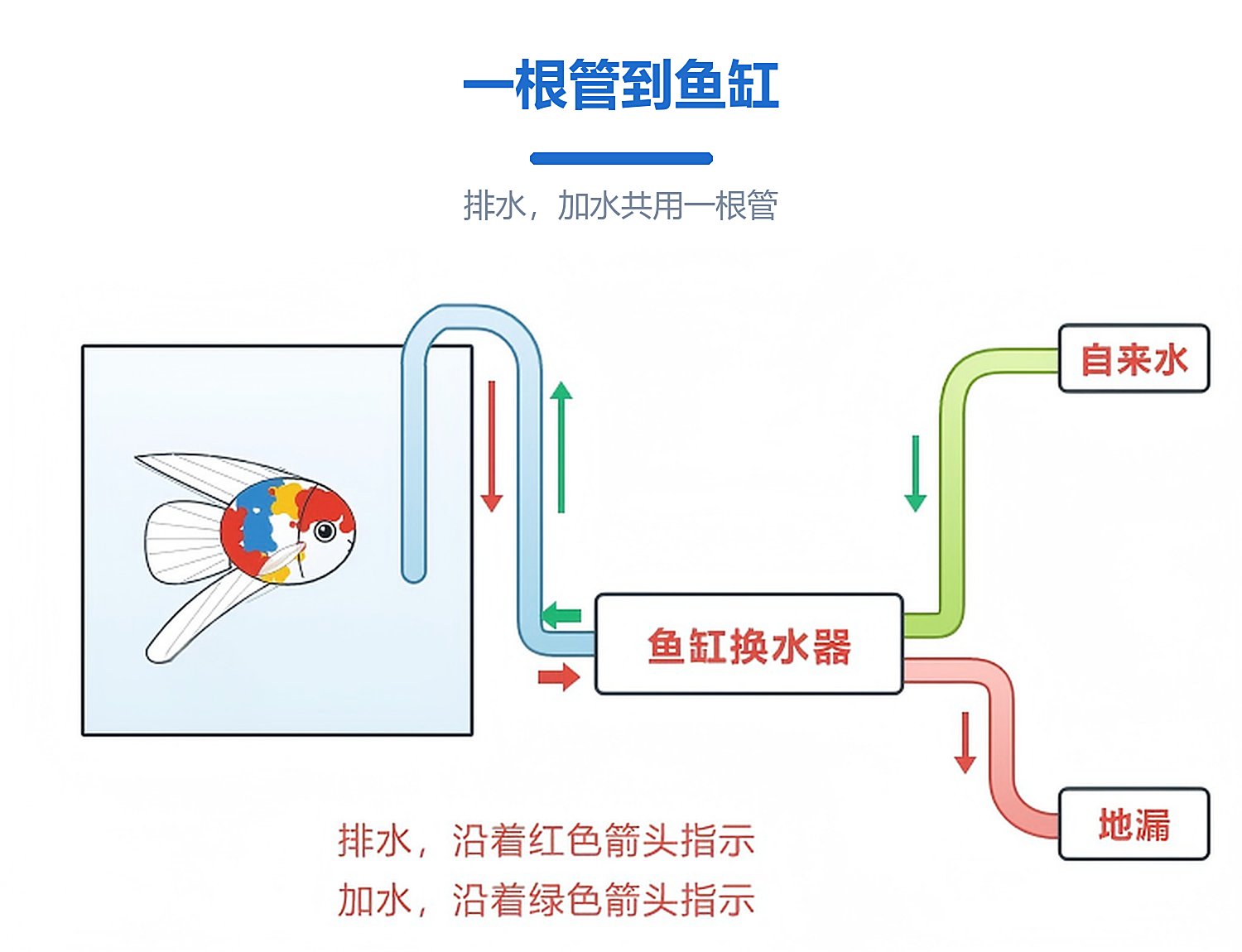

一根管到鱼缸，排水加水共用，先排后加效率高
电路结构完全相同，仅水路配件大小不同，覆盖30cm到3米全缸型
适合中小型鱼缸、草缸、小型底滤缸
选择此款适合大型鱼缸、底滤缸、铺底砂缸、海水缸
选择此款两款产品电路结构和配件完全相同，仅水路部分的配件大小有所不同。控制方式均支持涂鸦APP（默认）或米家APP（可选）。
十个核心优势，每一个都是踩坑踩出来的
四继电器+九二极管+电容，无单片机无程序，不会死机不会跑飞，行为确定可靠。
大厂IoT平台，专业安全团队，出差在外手机点一下就能换水，米家版支持小爱同学语音。
鱼缸内只有一根管，先排后加效率高，不占空间不影响观赏，擦缸方便。
K3继电器触发后同时停水+启动排水，就算加水阀关不严，排水也能兜底。
停电后所有继电器释放，排水阀和加水阀全部关闭，不会溢水。
HTS-02可排污水，HTS-03采用3秒快开3通球阀，不惧沙粒可接鱼马桶，鱼便残饵直接过不堵塞。
静音阀+静音泵，夜间换水不吵人，凌晨自动换水早上起来水已换好。
磁性浮球干簧管浮在水面，防溢流探头水面以上不沾水，不长藻不锈蚀。
鱼缸内部没有任何没入水中的探头，只有水面的白色水位探头和水面以上的防溢流探头，不影响造美观，擦缸不碍事。
电路图、水路图、BOM清单、组装步骤全公开，有动手能力可自己DIY（仅限个人使用）。
全用工业级标准件，继电器、电磁阀、水泵都是市场成熟配件，坏了容易换，成本低。
根据可靠性工程原理，系统串联单元越多，整体MTBF越低
MTBF总 = 1 / (1/MTBF₁ + 1/MTBF₂ + ... + 1/MTBFₙ)
水垢堵塞管路；高压部件潮湿环境漏电；已有独立加热棒，重复设计增加故障点
电化学器件长期浸泡老化漂移；换水频率合理时TDS不构成控制依据，冗余传感器
线缆穿越水体增加故障点；玻璃贴片温度计几块钱，无电气连接更安全
喂食器需独立防潮定时机构，与水路无逻辑关联；合并后任一子系统故障整机不可用
10个选购要点，照着打勾，基本不会选错
| 选购要点 | ✅ 推荐 | ⚠️ 慎选 |
|---|---|---|
| 内部结构 | 成熟标准件组合（继电器+电磁阀），每个部件经过市场检验，坏了哪个换哪个 | 定制活塞式机构，密封件每天摩擦，2年左右磨损漏水，无标准件可换 |
| 防溢流 | 停水+同时排水双保护，就算加水阀关不严，排水也能兜底 | 只停止加水，加水阀卡住关不严就会溢水 |
| 水位探头 | 磁性浮球干簧管，浮在水面不沉水，防溢流探头水面以上不沾水，永远洁净 | 沉水式（长藻碍事）、金属电极式（电解水产氢气+锈蚀）、光电式（长藻失灵） |
| 控制APP | 涂鸦/米家等大厂开放平台，专业安全团队，无后门，服务器稳定 | 小厂自建小程序/APP，可能留后门，服务器说关就关，设备变砖 |
| 鱼缸管路 | 单管进缸，先排后加，排出去全是旧水加进来全是新水，效率高 | 双管边排边加，新水旧水混合，换水效率低，两根管占地方碍事 |
| 排水阀 | 直通式电动球阀，内部贯通，鱼便残饵直接过，可排污水接鱼马桶 | 电磁阀内部有膜片狭窄通道，鱼便容易堵，只能排过滤后的净水 |
| 噪音 | 静音阀+静音泵，夜间换水不吵人，凌晨自动换水早上起来水已换好 | 阀响泵吵，只能白天换水，人不在家溢水了都不知道 |
| 联网控制 | 手机APP远程控制，出差可换水，水质突变可临时加换 | 仅本地定时，无法远程，出差和突发情况无法处理 |
| 控制方式 | 纯继电器硬件逻辑，无单片机无程序无bug，行为确定永远不死机 | 单片机写程序，程序跑飞、死机、OTA变砖，阀可能停在打开状态溢水 |
| 功能设计 | 功能单一专注换水，设备独立可替换，一个出问题不影响其他 | 功能复杂一机多能，耦合度高，一个地方坏了全机瘫痪 |
十条能中八条以上的，基本就是靠谱产品。海亭山HTS-02/HTS-03两款均十条全中——每一条都是踩过坑之后改出来的。
HTS-02 小流量款 / HTS-03 大流量款 完整规格对比
| 项目 | HTS-02小流量款 | HTS-03大流量款 |
|---|---|---|
| 品牌 | 海亭山 | 海亭山 |
| 产品名称 | 单管一体式鱼缸自动换水器 | |
| 接口规格 | 2分口 | 4分口 |
| 额定电压 | DC 24V（安全特低电压） | DC 24V（安全特低电压） |
| 额定功率 | 12W | 25W |
| 控制方式 | 涂鸦APP（默认）或米家APP（可选，支持小爱同学语音） | |
| 核心电路 | 四继电器纯硬件逻辑（无单片机、无程序）—— 两款完全相同 | |
| 核心水路 | 电磁阀 + 水泵 + 三通水件 | 电磁阀 + 3秒快开3通球阀 |
| 排水阀 | 可排污水，不可进沙子 | 不惧沙粒，可接鱼马桶 |
| 水位探头 | 磁性浮球干簧管，塑料材质，必须竖直安装，浮在水面不沉水 | |
| 防溢流探头 | 水面以上不沾水，常洁净状态 | |
| 防溢流保护 | K3继电器双路保护（停水+同时排水） | |
| 安全保护 | 双水位探头 + 断电关阀 + 排水加水互锁 | |
| 适用缸型 | 30厘米～1.2米 | 1.2米～3米 |
| 适用过滤 | 底滤/上滤/侧滤等都可用 | |
| 噪音 | 静音阀+静音泵，支持夜间换水 | |
| 电源 | 3C认证12-24伏低压电源 | |
| 执行标准 | GB/T 4706.1-2024、GB/T 4706.67-2024 | |
| 一代专利 | ZL 2025 2 2003668.8（已授权） | |
| 三代专利 | 审查中 | |
| 技术状态 | 全公开（电路图/水路图/BOM/组装步骤） | |
| 制造商 | 济南市历下区海亭山科技产品工作室（个体工商户） | |

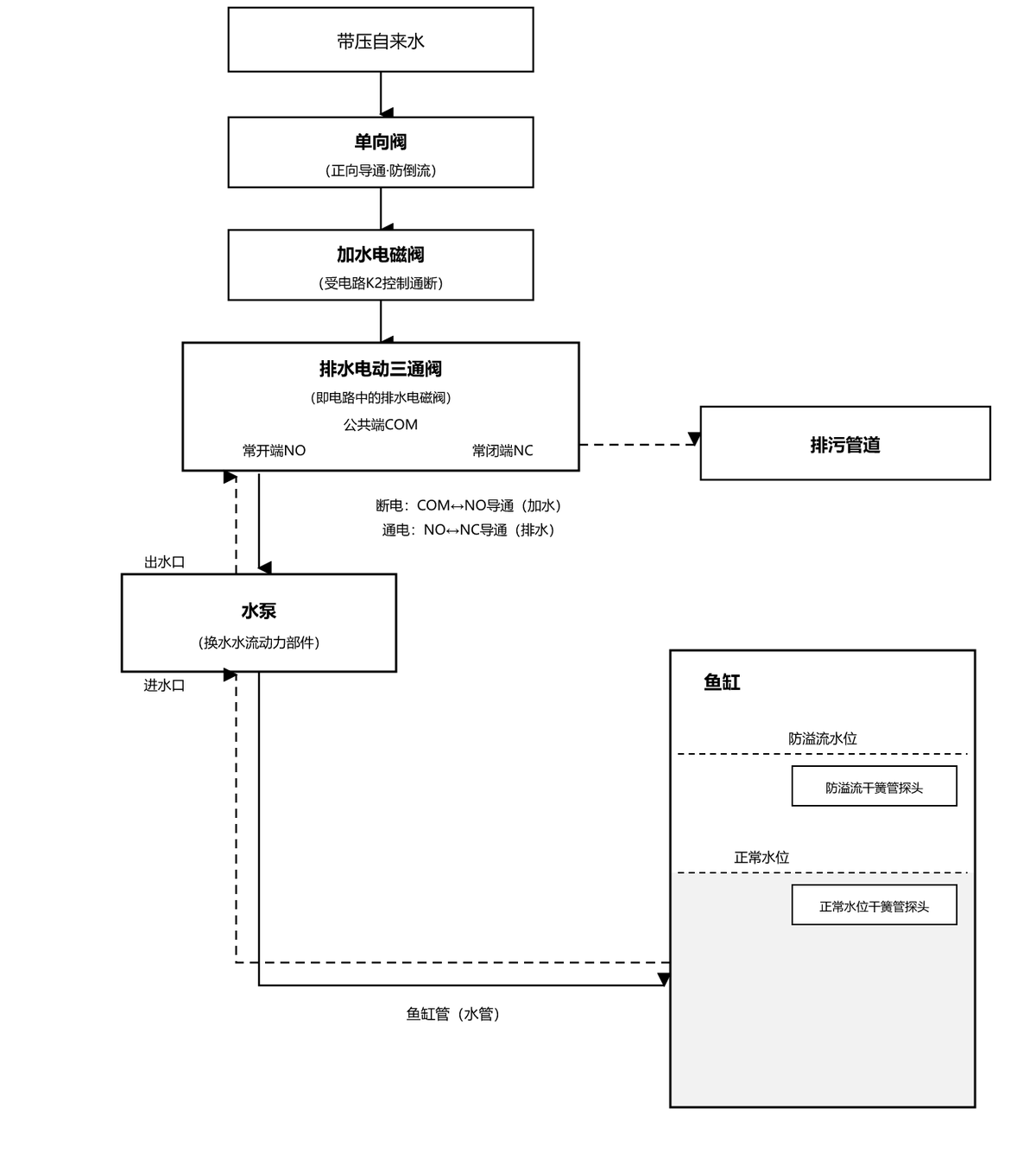

电路和水路的核心设计，全部公开可查。两款产品电路完全相同，仅水路配件大小不同。
详细电路图和水路图见上方图片，具体的电路连接请去直播间学习。

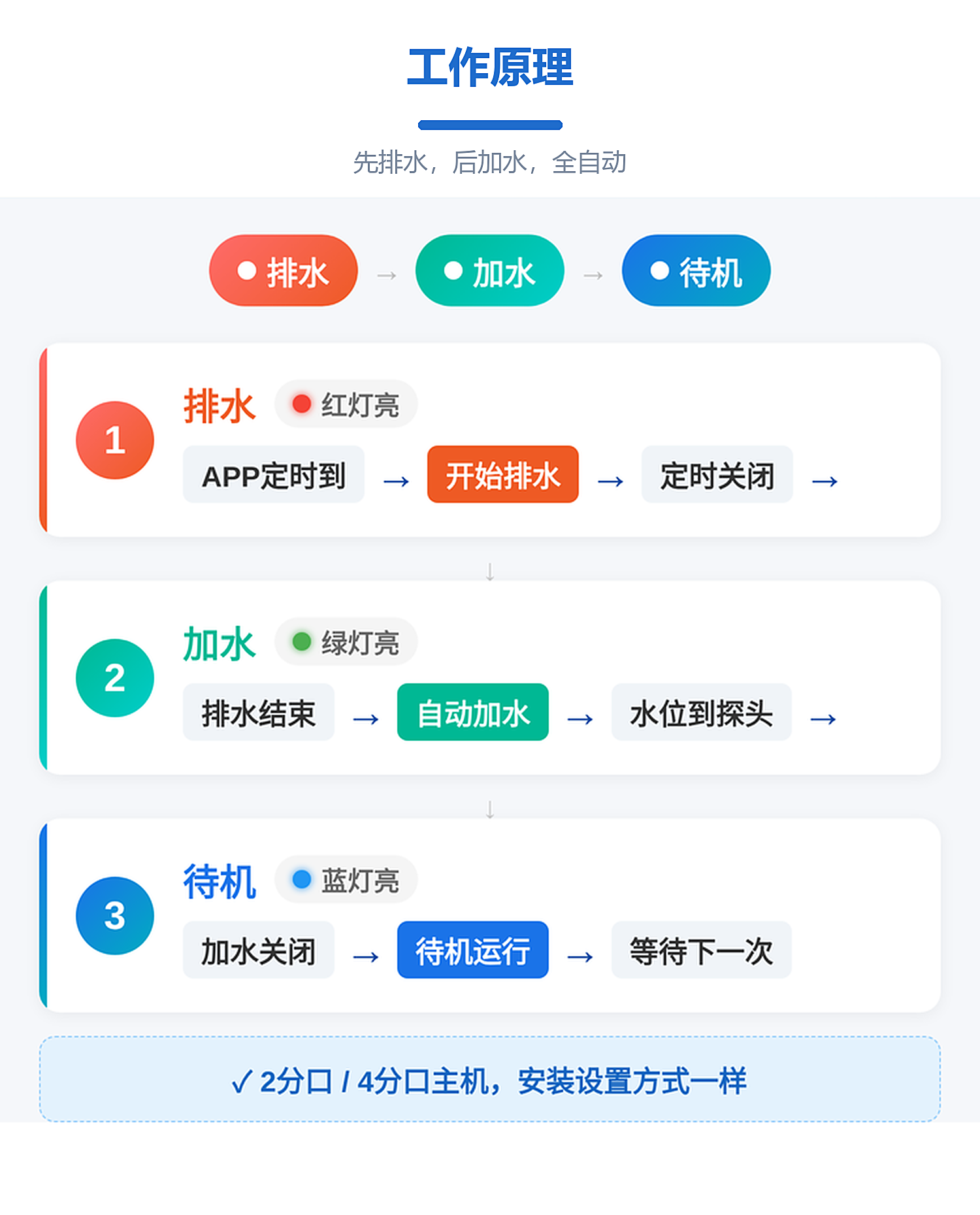

溢水是换水器最致命的故障，我们用五层保护把风险降到最低
水到设定水位，K2继电器锁定停水，蓝灯亮
水位超限，K3同时停水+启动排水，双管齐下
K1继电器一个管两个回路，不可能同时开
停电所有继电器释放，阀全关，不会溢水
无单片机无程序，不会死机不会跑飞失控
电路图、水路图、零件清单、组装步骤全部公开，有动手能力自己做（仅限个人使用，不得商用）
| 序号 | 零件 | 规格 | 数量 | 参考价 |
|---|---|---|---|---|
| 1 | 直流电源适配器 | 24V，3C认证 | 1 | 15~25元 |
| 2 | WiFi继电器模块 | 支持涂鸦/米家，纯信号输出 | 1 | 15~50元 |
| 3 | 单路继电器模块 | 24V线圈，光耦隔离（K1/K3用） | 2 | 5~12元/个 |
| 4 | 锁定型双键继电器 | 24V，双稳态（K2用） | 1 | 8~20元 |
| 5 | 单路继电器模块 | 24V，配合电容延时（K4用） | 1 | 8~15元 |
| 6 | 加水电磁阀 | 24V，常闭两通 | 1 | 10~35元 |
| 7 | 排水电动三通阀 | 24V，断电COM-NO通（HTS-02用） | 1 | 75~120元 |
| 8 | 3秒快开3通球阀 | 24V（HTS-03用，替代上一项） | 1 | 100~180元 |
| 9 | 单向阀 | 匹配硅胶管，止回 | 1 | 1~2元 |
| 10 | 磁性浮球干簧管 | 塑料材质，必须竖直安装 | 2 | 8~15元/个 |
| 11 | 二极管 | 1N4007（或1N5408） | 9 | ~1元 |
| 12 | 电解电容C1 | 470uF~2200uF，耐压≥35V | 1 | ~1元 |
| 13 | 受控插座 | 220V继电器控制，10A（选装） | 1 | 10~50元 |
| 14 | 循环水泵 | 24V直流，防干烧/不防干烧 | 1 | 30~100元 |
| 15 | 信号灯 | 24V双色信号灯（绿/蓝） | 1 | 8~15元 |
| 16 | 复位按键 | 24V自复位按键，蓝灯 | 1 | 8~15元 |
| 17 | 水路配件 | 硅胶管、三通接头、管箍、吸盘 | 若干 | 15~25元 |
| 18 | 电路辅材 | 电线、热缩管、接线端子、焊锡 | 若干 | 5~10元 |
零件总成本约 180~350 元（不含水泵，水泵用鱼缸现有的即可）。HTS-03款排水阀选用3秒快开3通球阀，成本略高。详细电路图和组装步骤见知乎专栏"海亭山鱼缸自动换水器"。具体的电路连接请去直播间学习。
⚠️ 公开技术仅供个人DIY使用，不得用于商业销售。商业侵权将联合律所起诉。
关于鱼缸自动换水器，大家最关心的问题
从一只济南虾虎鱼开始的研发之旅
女儿7岁那年，带她去济南孟家水库玩水，碰巧抓到了一只济南特有的高帆褐吻虾虎鱼，欣喜地拿回来养。后来又添了宝莲灯等小型灯科鱼。但因为工作忙，换水总是不及时，鱼缸经常腥臭、死鱼。
于是开始琢磨自动换水。最早用两个定时器加两个电磁阀，简单粗暴但加水时间设不好就溢水。后来加了三探头水位模块，勉强能用。用了半年去淘宝搜，发现几乎没有成品在卖，仅有的一款价格很高且专利设计有器件老化问题。觉得这是个机会，开始正式研发。
没想到一做就是2年。一代机用定时继电器+水位模块，二代机推翻重来用逻辑判断+物联网，三代机优化水路，推出HTS-02小流量和HTS-03大流量两款。期间二代被抄、三代测试时不小心泄漏，半个月就被抄袭，对方还说"好的设计，心有灵犀"。
被抄了两次之后想通了：藏着掖着藏不住，不如技术全部公开，让广大鱼友自己在家就能做。电路图、水路图、零件清单、接线方法全部公开，个人使用免费，商业侵权必究。
研发过程受到济南大学续教授指导帮助，产品为原创设计。技术已全部公开，每台赚50元加工费，不议价。配件贵价格就贵，配件降价价格也降价。
自己DIY，或者买组装好的成品，都可以
